聊聊 杰理 AC690x 入门之路

pla155

  其实，主题是想写《聊聊 杰理 AC690x 入坑之路》的，但思考一下，认为这是个严肃的技术论坛，还是起个正经的名字比较好；

但是今天聊得却是个轻松的话题。毕竟，杰理的蓝牙音箱芯片就是为了开了生活。
  逛淘宝，看到有1.2元的蓝牙音箱板子，就随手买了几片；到手能用，音质挺好的。缺点呢，就是按键太小了，不方便操作。反正嘉立创有免费的PCB打样，于是就抄板做了个小玩意儿，美滋滋。
  人没吃饱，就只有一个愿望；吃饱了，就有了很多的愿望。
  仔细看了看板上的主控芯片，是一家叫做珠海杰理的公司生产的AC6925D。
  好奇，
  真的很好奇，这么一片芯片怎么就这么多功能？
  网上查了一下，居然还可以更新固件；无知者无畏啊，立刻就下载了updata.bfu ， 复制到TF卡，开始了升级之路。
  毫无悬念的，一阵“哔哔”声之后，没有任何事情发生；
  不死心，再找固件升级；
  毫无悬念的，在我的坚持不懈的作死行为之后，板子变“砖”了。
一般来说，故事到这里就可以结束了；
燃鹅，这才刚开始；辛辛苦苦抄板，然后去嘉立创打样，然后一点一点的把每个零件再原样焊回去；工作量可想而知。
这么多的沉没成本怎么可能打水漂！！！贴几张图，轻松一下。

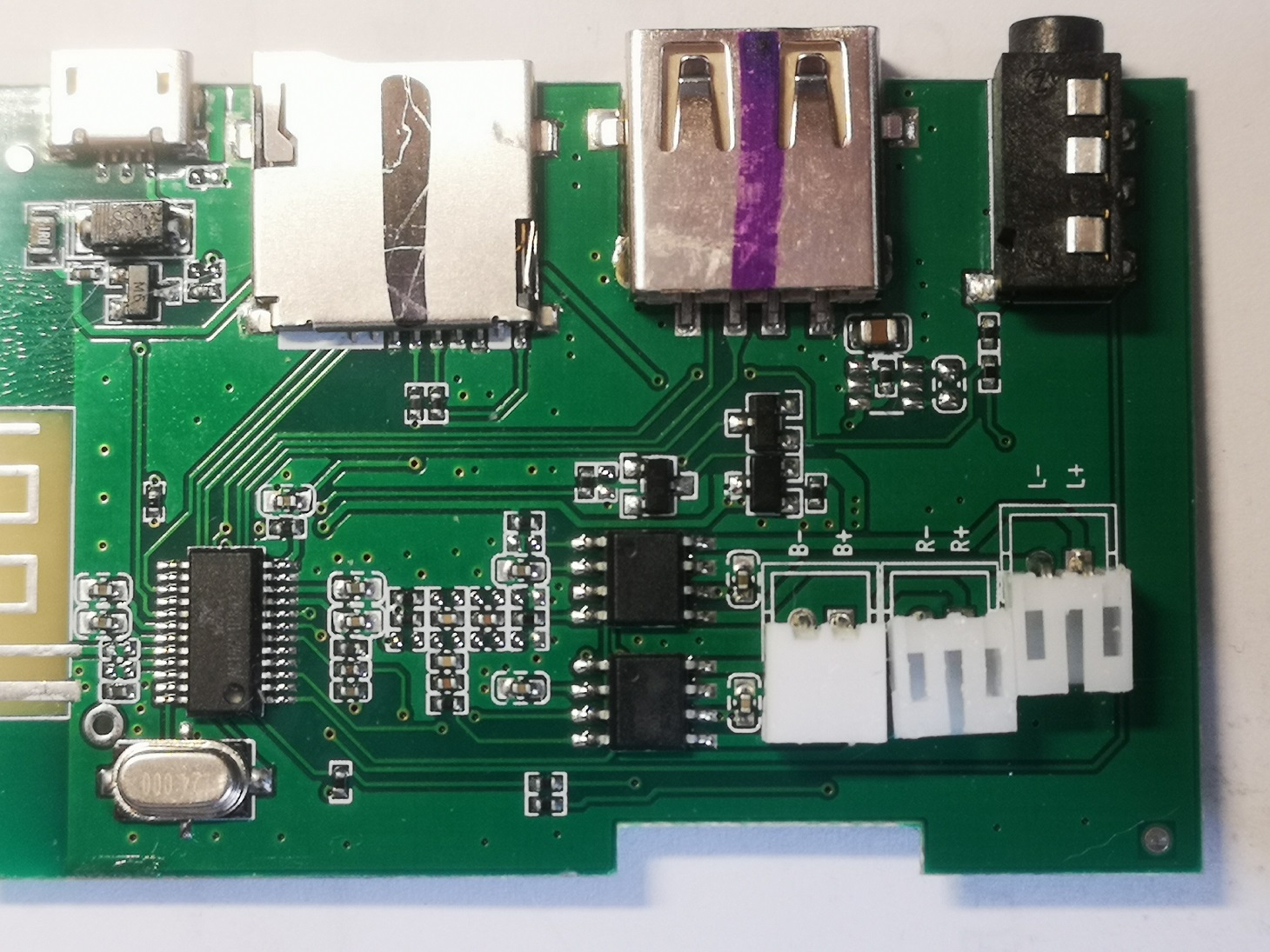

原版

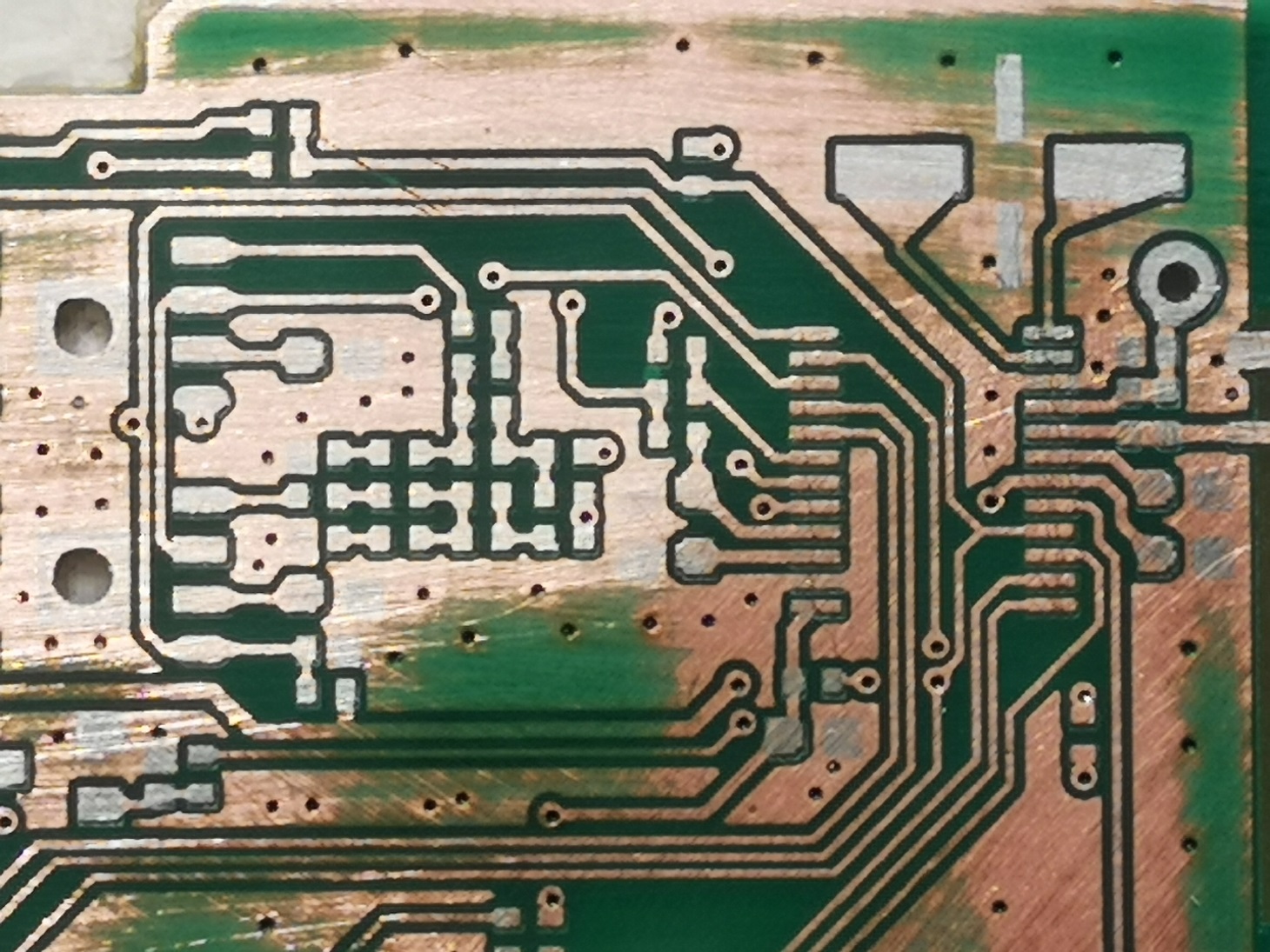

裸铜

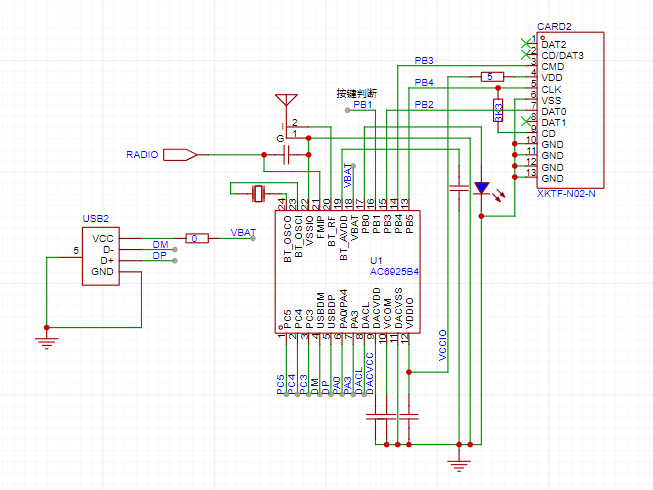

原理图

固件只是灵魂，肉体还很健康，必须拯救一下。
于是在网上查找资料，决心救活她。


杰理的资料还是有的，但是不多；虽然不多，但也够用；虽然够用，但是满足不了我的欲望。
杰理提供了完整的工具链；也提供了完整的SDK文件包；整个项目可以在codeblocks平台工作，也有一点点数据手册什么的资料。
关于芯片本身，只知道是类似于Ti的一个单片机，杰理做了很多的自有的外设；这一切都十分隐秘，没找到什么资料；
至于核心单片机，只是知道不是51，不是ARM ，也不是PIC等常见的大街货，是一个叫Pi32的系统，大概就是杰理JL的π的意思吧。


而且，AC692x是有key的，固件的问题和这个key文件有关。这使得瞬间上头，就喜欢有难度的还羞羞答答的样子。


路，总是有的，AC690x系列是不加key的，可以自己开发。
首先， 就要有自己的实验板，我是穷玩儿，肯定要自己做了；

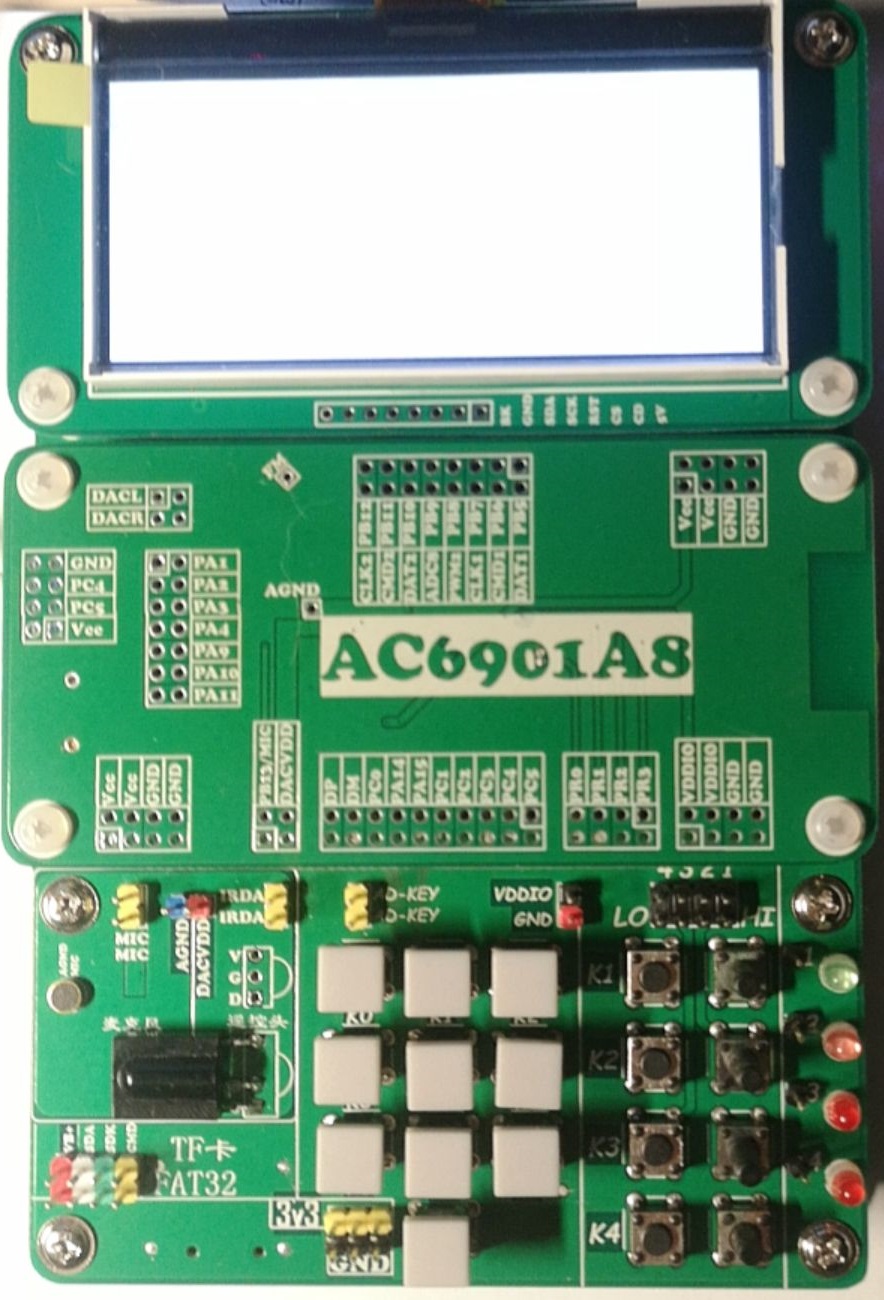

打造自己的杰理实验板
然后要有下崽器，也得自己做；

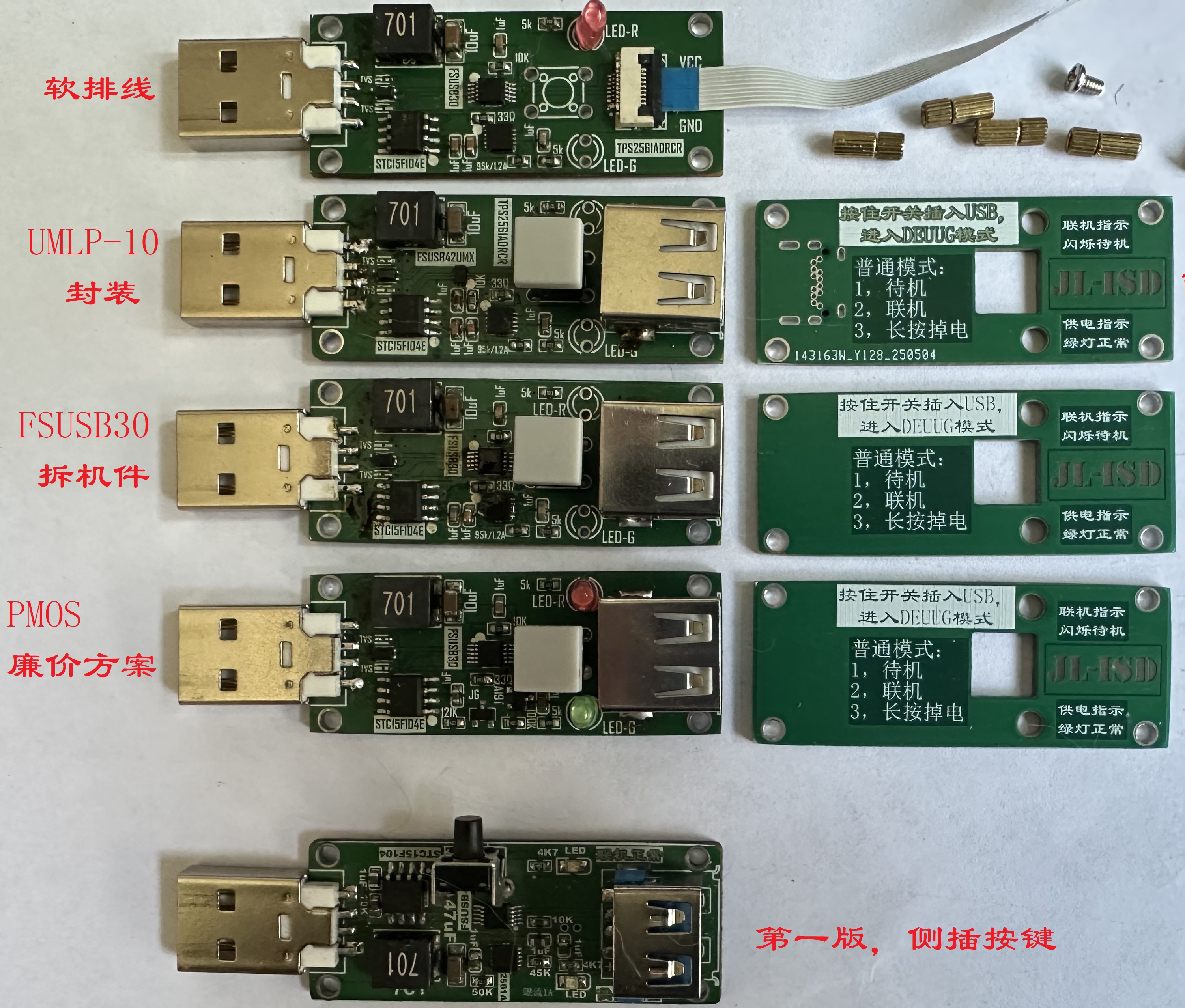

杰理强制下载器 V2.0
资料必需有，都是网上收集的，来之不易，列在这里了：既是读书笔记，也是交流平台，希望大家不吝赐教。
杰理AC690N的那些事（一）USB_KEY
杰理AC690N的那些事（二）拆一个下载器
杰理AC690N的那些事（三）想点灯
杰理AC690N的那些事（四）继续点灯
杰理AC690N的那些事（五）裸奔
杰理AC690N的那些事（六）时钟
杰理AC690N的那些事（七）看门狗
杰理AC690N的那些事（八）谈IO映射
杰理AC690N的那些事（九）UART
杰理AC690N的那些事（十）SPI
杰理AC690N的那些事（十一）Timer
杰理AC690N的那些事（十二）ac690x_app.cbp
杰理AC690N的那些事（十三）download.bat
杰理AC690N的那些事（十四）firmware
杰理AC690N的那些事（十五）ADC

再给大家看看最近在做的好玩的东西，全都是用AC690x芯片做的。

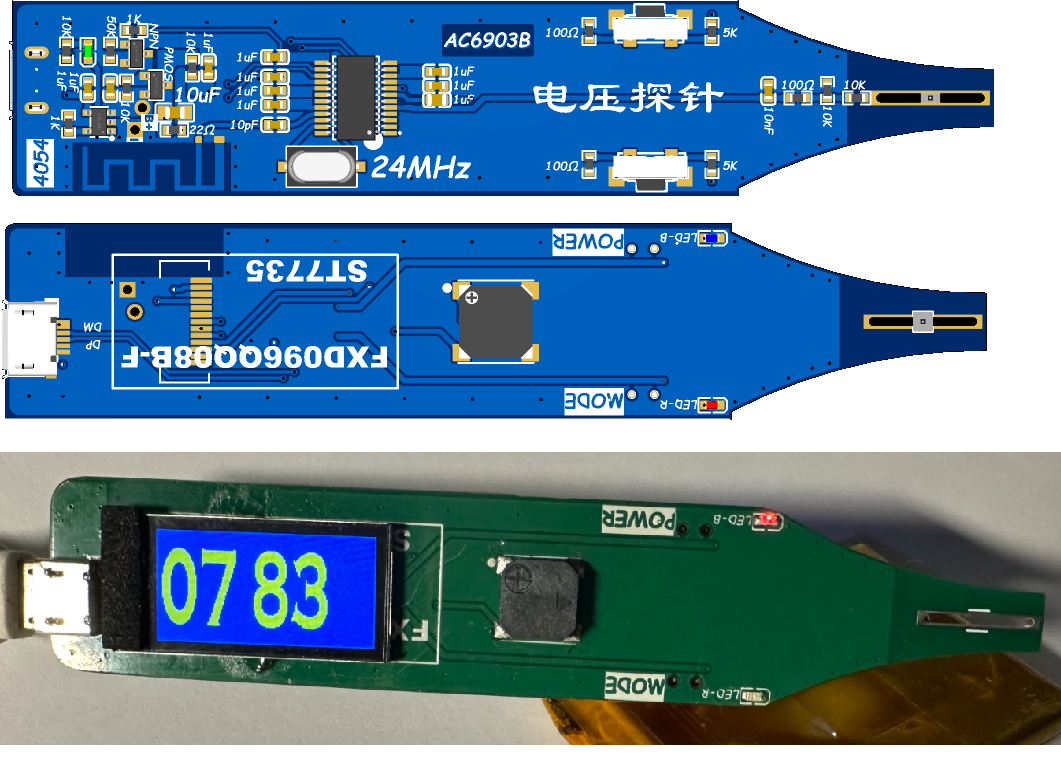

这是一个ac6903b4做的电子探针 ，
已经可以让喇叭发出MIDI音乐，也可以使用AD功能测量探针的电压，
并把值显示到TFT屏幕上。
本意是做一个可以语音播报的电压表，其实到这里，基本可以完成了。


但是杰理的AD只有10位精度，不是很满意。
看到他的audio模块可以16位精度转换line_in和mic的输入，很是心动。
有没有感兴趣的朋友，一起来玩儿。
这个项目是完全脱离了杰理臃肿的SDK，靠操作寄存器完成所有工作；
代价也是很惨痛的，完全没有方向，很迷茫，没资料，甚至连一张完整的时钟树图都没有。

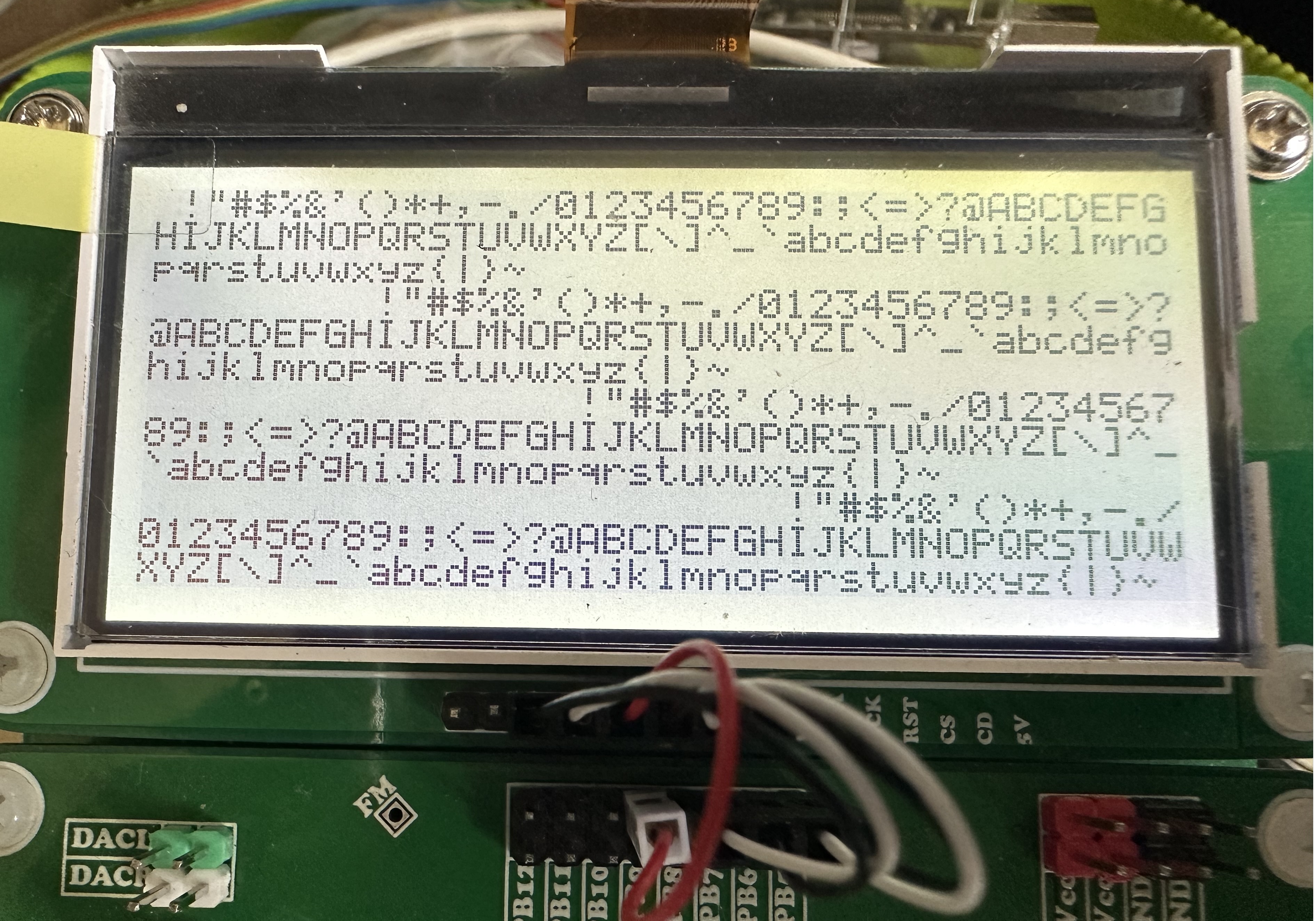

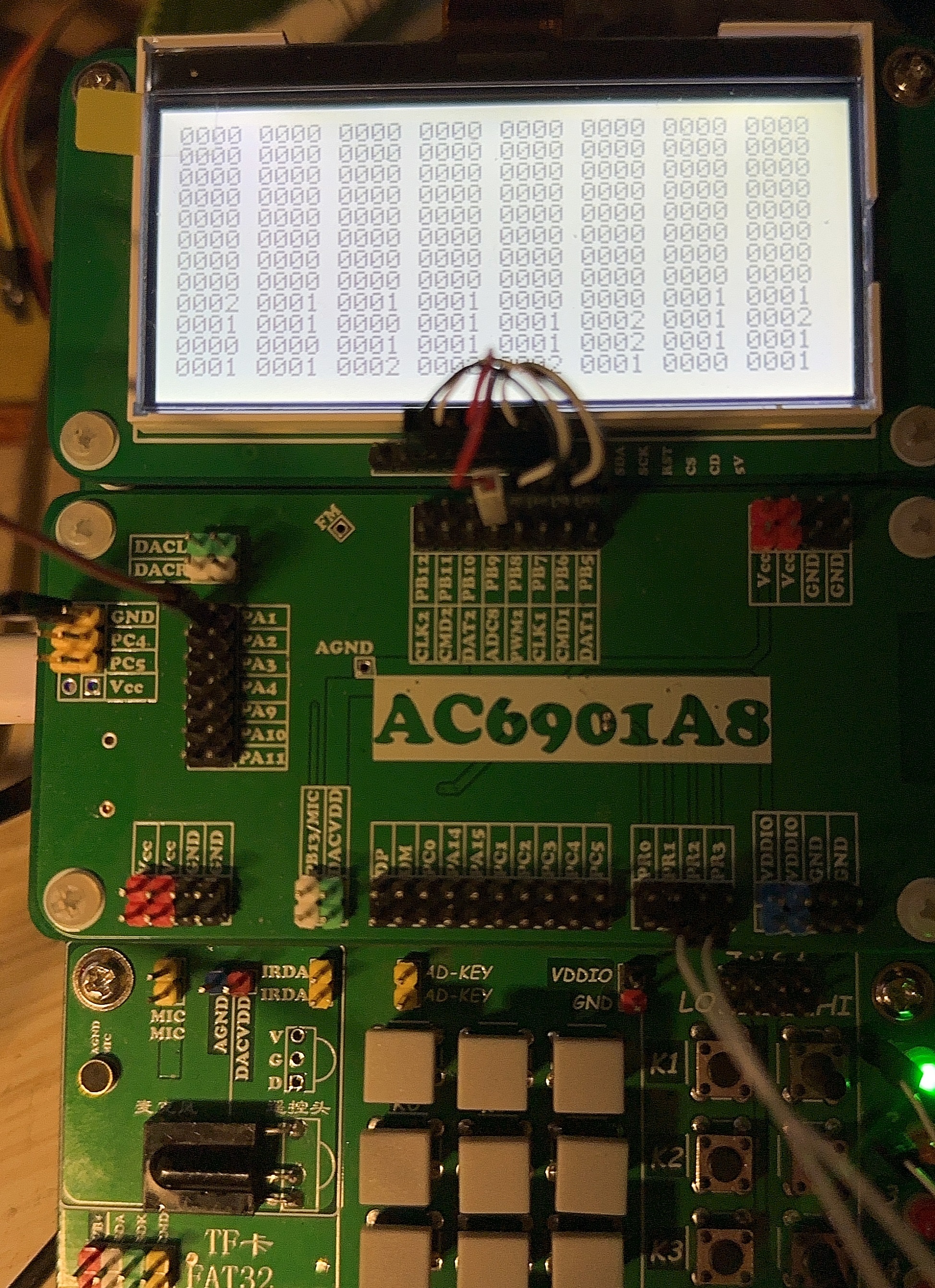

目前正在测试audio外设的adc模块，把三通道的读取值显示在lcd上。


pupupu

6，厉害的

pla155

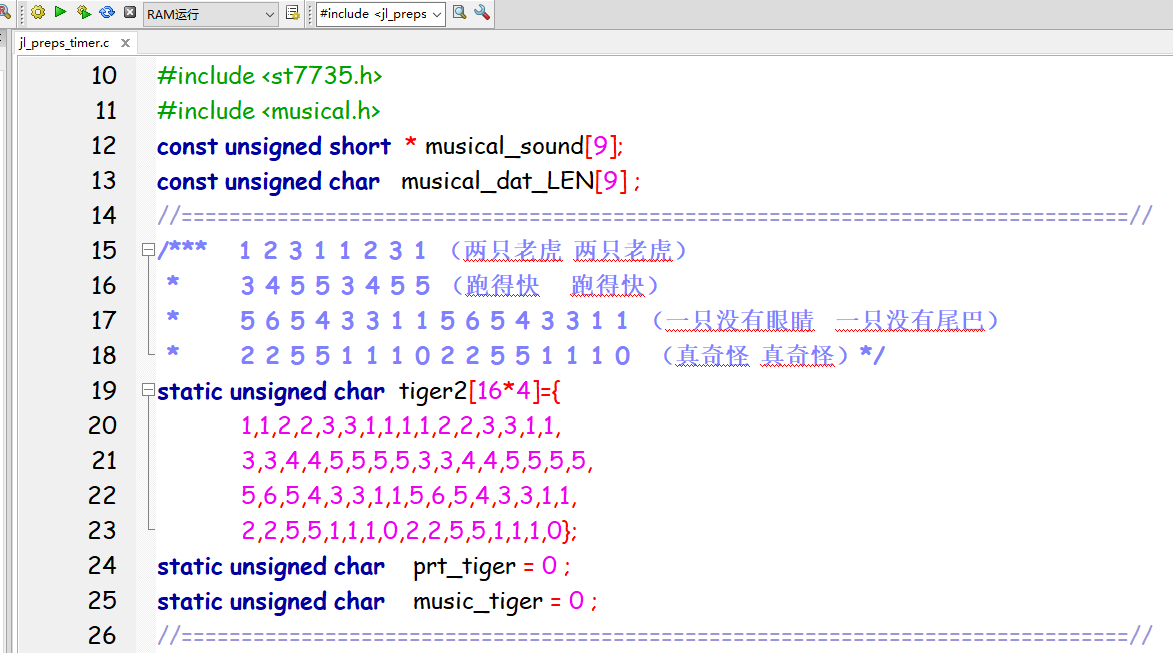

演奏 “两只老虎”核心代码
记忆力不好；
把原理大概记一下。

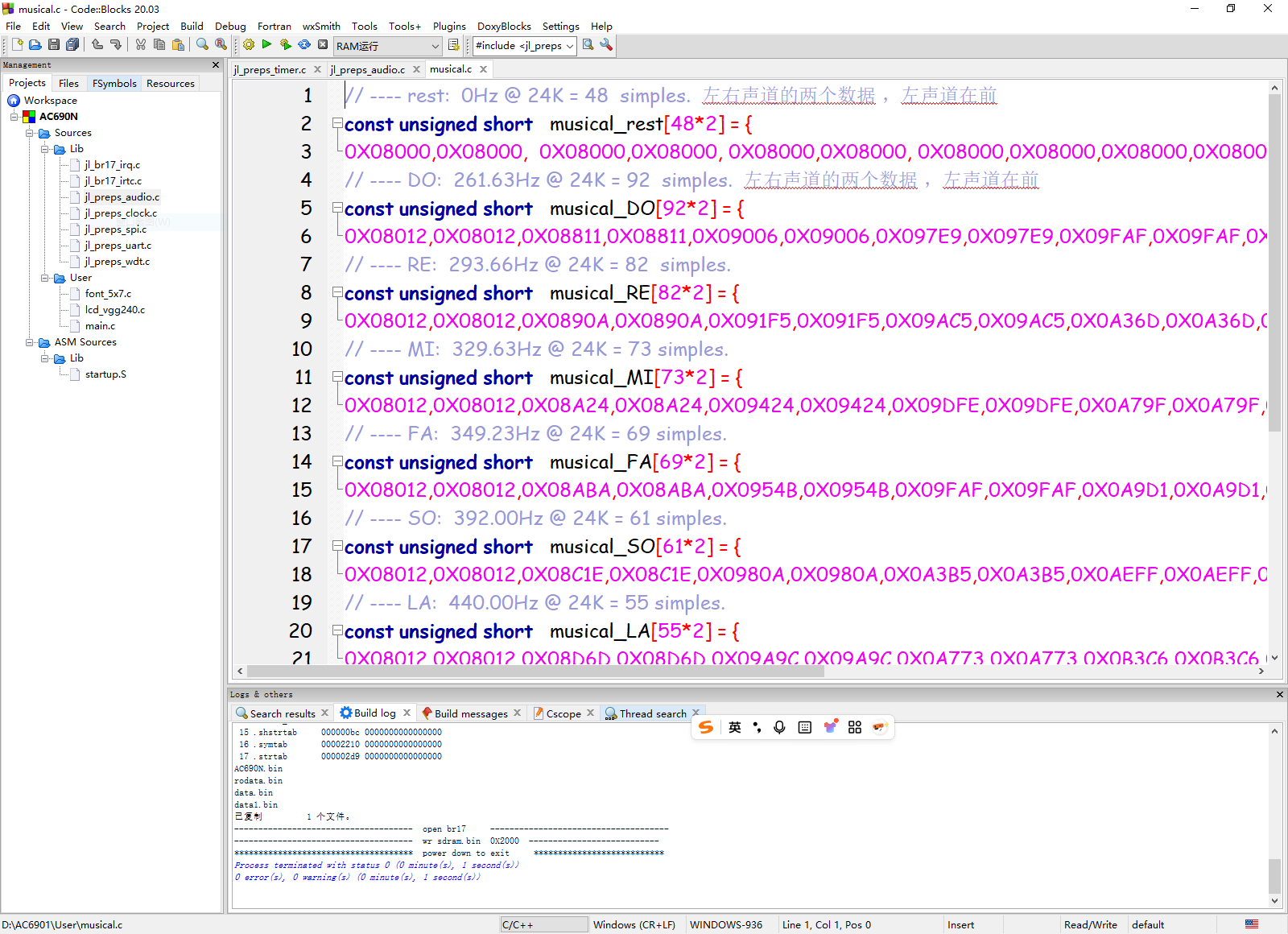

1，设置audio外设DA模块的数据缓冲区，
2，启动audio外设DA模块的中断服务，循环播放固定频率的一个乐音；

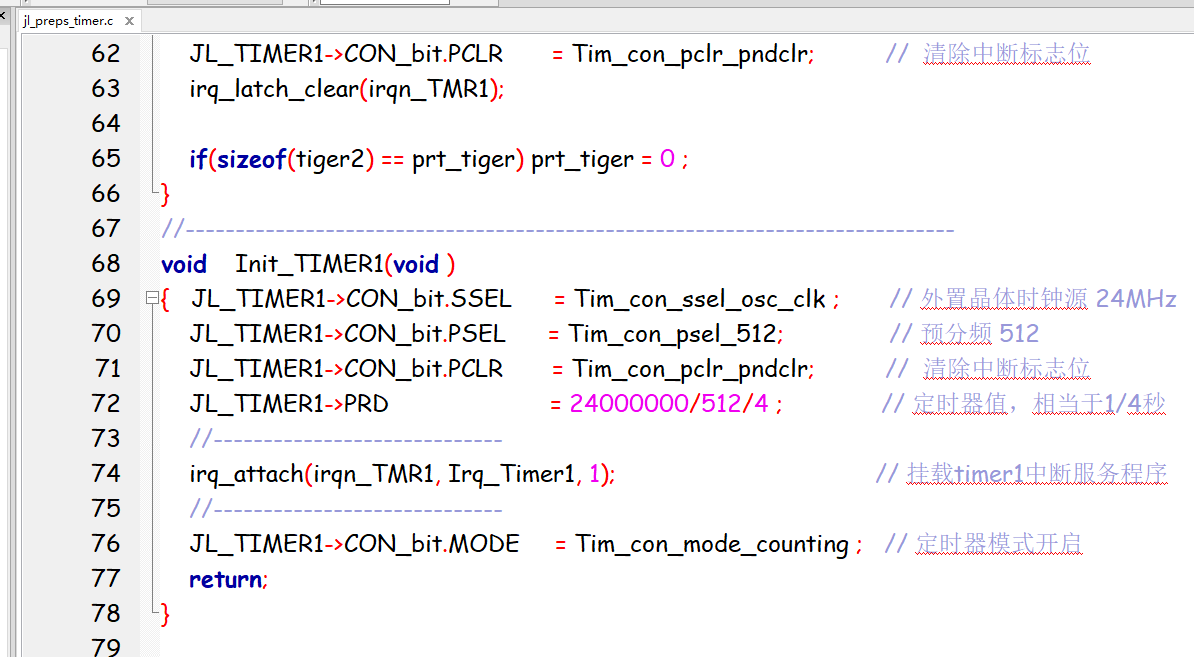

3，初始化一个定时器，每1/4秒中断一次；
4，编制一个乐谱

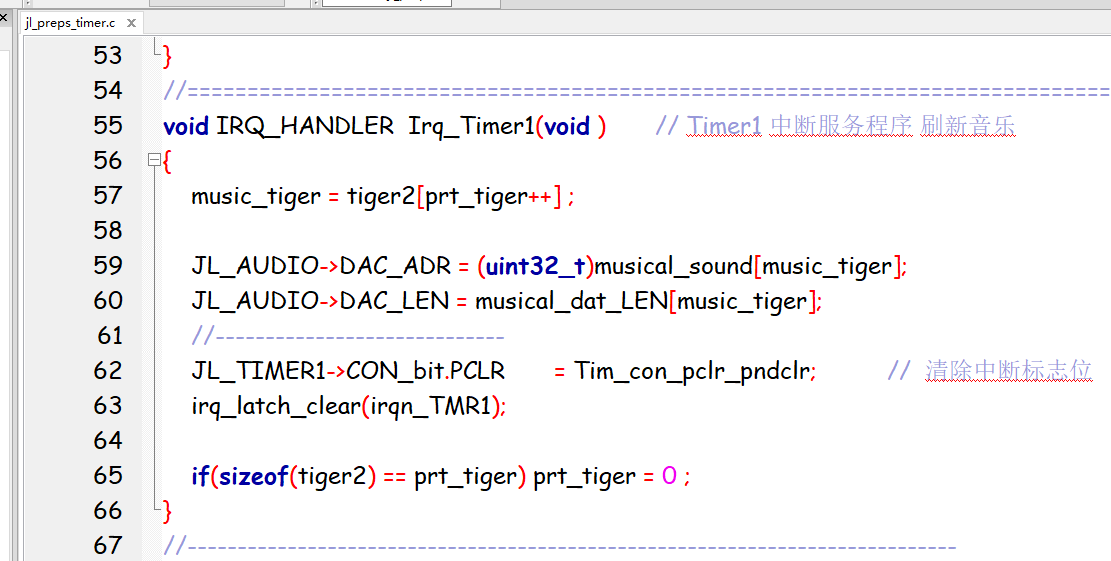

5，定时器服务程序定时根据乐谱修改需要输出的乐音数据指针，
